通用布线系统主要功能是支持 各通信和信息系统的运行和连接，具有标准，效率，可管理性，可扩展性，网络效率和安全性等特点：
标准
目前，综合布线数据中心建设参考标准主要包括：中国GB50174-2008，国际标准ISO / IEC ，欧洲标准EN-2007和美国标准TIA.942-2005。
模块化
数据中心机房规划包括地区：
电信间：放置电信设备、电缆、光缆、终端配线设备，并进行布线交接的一个专用空间
接入间：运营商电路和分界设备所在地
MDA（主配线区） 只放置路由器、局域网/存储区域网交换机、专用小交换机、多路复用器等核心层设备。
IDA（中间配线区）(可选)用于支持中间交叉连接(IC)，常见于占据多个建筑物、多个楼层或多个机房的大型数据中心。每间房间、每个楼层甚至每个建筑物可以有一个或多个中间配线区。中间配线区可包含有源设备。
HDA（水平配线区）水平配线区(HDA)放置局域网/存储区域网交换机等汇聚层设备。
EDA（设备配线区）设备配线区(EDA)放置局域网/存储区域网交换机、服务器等接入层设备。
ZDA（区域配线区）设备配线区(EDA)放置局域网/存储区域网交换机、服务器等接入层设备

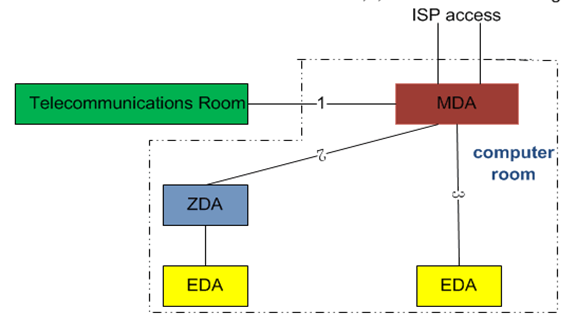

小型数据中心的组成
根据TIA-942标准，骨干子系统，所有网络设备都位于主配电区域内，简化了布线拓扑结构，如图所示。

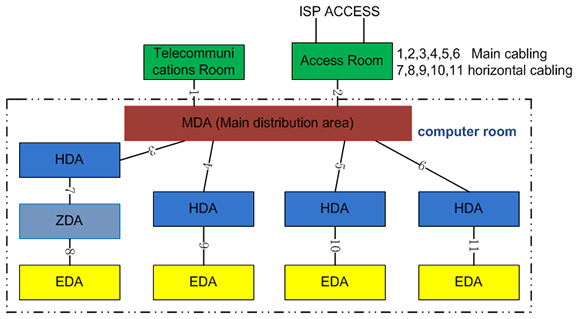

中型数据中心的组成

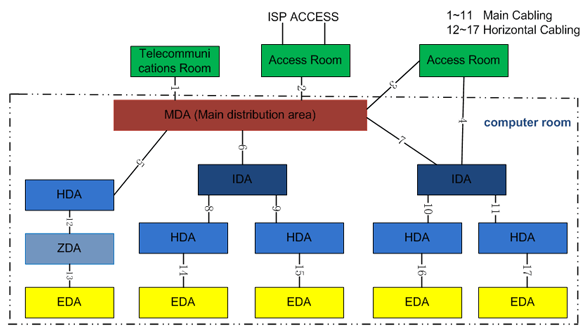

大型数据中心的组成
大型数据中心包含多个房间或楼层。 它需要在每个房间或楼层安装MDA。结构拓扑如图所示。
主干路线
主要用来实现接入间、主配线区(MDA)和水平配线区(HDA)之间的互连。光缆是常用的传输媒介。 由主干线缆、中间交叉连接和主交叉连接、机械终端连接及主交叉连接使用的软线或跳线组成。
水平布线
主要用来实现水平配线区(HDA)、区域配线区(ZDA)和设备配线区(EDA)之间的互连。水平布线子系统是指从工作区子系统的信息点出发，连接管理子系统的通信中间交叉配线设备的线缆部分。
水平布线线缆要求：
1.总长度不超过100m；
2.信息连线长度小于3m；
3.跳线长度小于6m；
4.配线架上的跳线和工作区的连线总共不应超过90m。
预端接布线解决方案
主配线区(MDA)、水平配线区(HDA)和设备配线区(EDA)的预端接布线
预端接布线解决方案 包括预端接线缆产品、配线盒、配线架等， 具有灵活性和可扩展性的， 满足数据中心布线和升级的要求。
